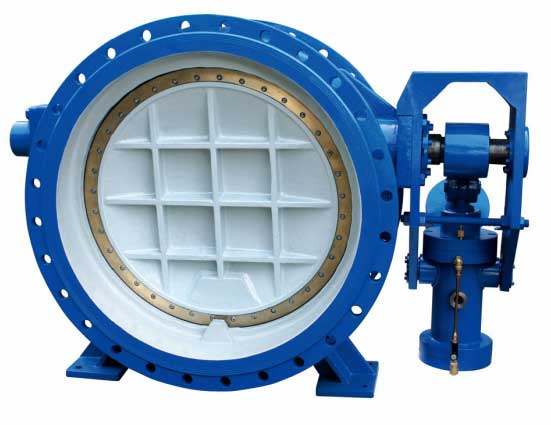

微阻緩閉蝶形止回閥

產品簡述：
微阻緩閉蝶形止回閥采用斜盤式大偏心設計,雙偏心結構,同時設有分級式緩沖油缸,可實現兩段式關閉,即在關閉時先快關85%-90%,再緩關10%-15%,緩關時間可調,即可達到消除水錘之理想效果,安裝于水泵出口可防止停泵時破壞性水錘產生。

更新時間：2021-11-10 10:21:22
瀏覽次數：1647

產品說明書查看圖紙產品實物圖安裝案例

微信

郵箱

產品概述
產品特點
技術參數
性能規范
工作原理
部件材質
連接尺寸
實物展示

產品概述

微阻緩閉蝶形止回閥采用斜盤式大偏心設計，雙偏心結構。同時設有分級式緩沖油缸，可實現兩段式關閉，即在關閉時先快關85%-90%（不受油缸阻尼），再緩關10%-15%（受油缸陽尼），緩關時間可調，即可達到消除水錘之理想效果。安裝于水泵出口可防止停泵時破壞性水錘產生，故此閥可廣泛用于市政、電廠、冶金、石化等行業的給排水系統。

產品特點

1、采用斜盤式大偏心設計、雙偏心結構，啟閉動態性能好，開啟壓力低（≤0.08Mpa），并且流阻小、振動小、無需重錘、節能效果明顯。

2、緩閉裝置設計新穎，結構緊湊合理，性能可靠，關閥時間采用快、慢，兩段式，慢關段緩閉時間在1～60秒可調，可適用于不同的工況，減少水錘之影響。

3、閥軸采用慣穿式，安全可靠。閥體后端，采用閥瓣軸向可調式機構，密封效果佳，可調之零泄漏。

4、閥軸的軸承采用自潤式軸承，摩擦阻力小，勿需注油。

5、閥瓣與閥軸聯接采用退拔銷結構，緊密結合無間隙，軸瓣連接更牢固。

6、有軟、硬密封結構可供用戶根據不同工況選用。

技術參數

公稱通徑		250～2000
公稱壓力PN（MPa）		0.6	1.0	1.6
試驗壓力	密封	0.66	1.1	1.76
	殼體	0.9	1.5	2.4
適用介質		污水、清水、泥漿、油等
標準材料	閥體	球墨鑄鐵
	閥瓣	球墨鑄鐵
	閥座	不銹鋼、鋁合金
	閥軸	不銹鋼
	密封圈	工程塑料、橡膠、不銹鋼、銅合金

性能規范

法蘭連接標準

符合GB/T17241.6-2008

（IS07005.2）

結構長度標準

GB12221-2005 14系列

（IS05752）尺寸規定

試驗標準

GB/T26480-2011

（API STD.598）執行

工作原理

本形式止回閥主要由閥體、閥瓣、轉軸、搖臂、緩沖液壓缸等組成。本閥靠進口個質壓力推動閥瓣開啟使介質通過，閥瓣通過轉軸帶動搖臂將緩沖油缸中活塞桿拉到開啟位置。當介質停止流動時（如泵突然停止運行），由于閥瓣自重及介質倒流的作用，使閥瓣自動關閉。由于緩沖裝置的作用，閥瓣關閉分兩個階段。

第一段：從全開位置到運行了85%-90%行程為快關段，在這個階段，閥瓣帶動搖臂同時作順時針?lè)较蜻\(yùn)動，油缸活塞桿被壓回缸體內部，在這個階段阻尼裝置作用很小，閥瓣關閉速度很大。

第二段：從85%-90%行程以后至全關為慢關段，在這個階段阻尼裝置作用很大，為得到合適的關閉速度，可通過調節油路單向節流閥的開度以調節油路系統的阻尼大小，從而消除破壞性水錘，起到保護泵，閥及管線系統的作用。

部件材質

序號	名稱	材質	序號	名稱	材質
1	閥體	QT450-10	6	搖臂	Q235-A
2	閥瓣	QT450-10	7	緩沖油缸	組合件
3	轉軸	2Cr13	8	退拔銷	1Cr17Ni2
4	軸承	ZCuAl10Fe3	9	閥瓣密封圈	聚丙烯
5	油缸支架	Q235-A	10	閥座	0Cr19Ni9

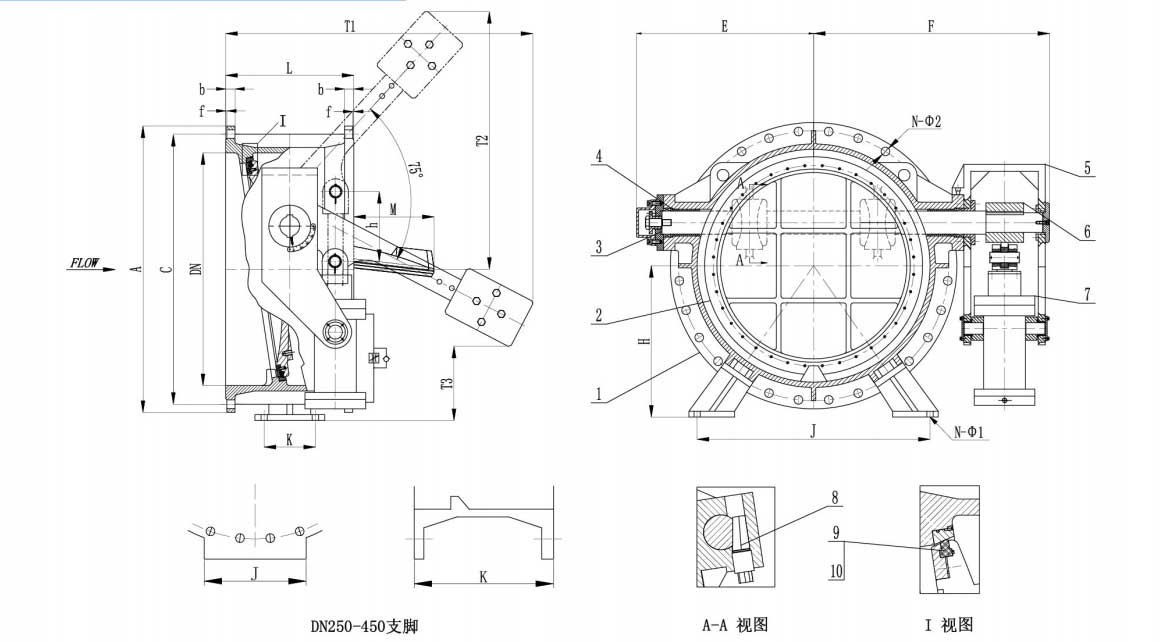

連接尺寸

DN	A			C			b			f	L	E	F	H	J	K	M	T1	T2	T3	N-φ1	N-φ2
DN	PN6	PN10	PN16	PN6	PN10	PN16	PN6	PN10	PN16	f	L	E	F	H	J	K	M	T1	T2	T3	N-φ1	PN6	PN10	PN16
250	375	395	405	335	350	355	22	22	22	3	250	260	355	270	250	250	30	418	297	115		12-φ19	12-φ23	12-φ28
300		445	460		400	410		24.5	24.5	4	270	247	356	280	250	270	52	428	304	134			12-φ23	12-φ28
350		505	520		460	470		24.5	26.5	4	290	313	385	300	300	290	73	473	342	144			16-φ23	16-Φ28
400		565	580		515	525		24.5	28	4	310	343	470	350	400	310	94	387	404	157			16-φ28	20-φ31
450		615	640		565	585		25.5	30	4	330	377	512	350	400	330	109	552	408	161			20-φ28	20-φ31
500		670	715		620	650		26.5	31.5	4	350	417	568	400	500	150	139	699	566	223	4-φ21		20-φ28	20-φ34
600		780	840		725	770		30	36	5	390	477	640	450	600	150	181	819	671	251	4-φ23		20-Φ31	20-Φ37
700		895	810		840	840		32.5	39.5	5	430	542	705	500	700	150	241	930	782	293	4-Φ23		24-φ31	24-Φ37
800		1015	910		950	950		35	43	5	470	610	854	550	780	180	246	1067	875	278	4-Φ26		24-Φ34	24-Φ40
900		1115	1025		1050	1050		37.5	46.5	5	510	642	879	600	900	200	302	1087	906	363	4-Φ26		28-φ34	28-Φ40
1000	1175	1230	1125	1120	1160	1170	40	40	50	5	550	760	1016	650	1000	220	345	1318	1106	349	4-φ27	28-φ31	28-φ37	28-φ43
1200	1405	1455	1255	1340	1380		45	45		5	630	902	1158	800	1200	230	504	1365	1213	579	4-φ27	32-Φ34	32-Φ40
1400	1630	1675		1560	1590		46	46		5	710	1076	1447	930	1400	230	514	1604	1372	588	4-φ33	36-Φ37	36-Φ43
1600	1830	1915		1760	1820		49	49		5	790	1220	1568	1020	1600	230	624	1739	1496	686	4-φ33	40-Φ37	40-Φ49
1800	2045	2115		1970	2020		52	52		5	870	1338	1668	1150	1800	240	695	2028	1726	753	4-Φ40	44-Φ40	44-Φ49
2000	2265	2325		2180	2230		55	55		5	950	1438	1768	1280	2000	310	830	2028	1774	928	4-Φ40	48-Φ43	48-Φ49

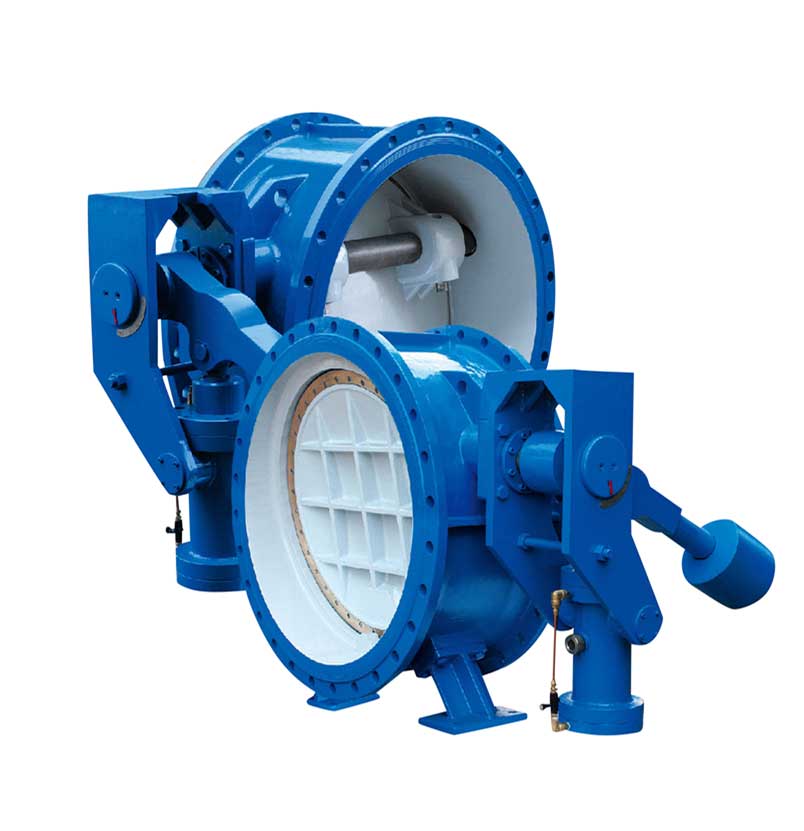

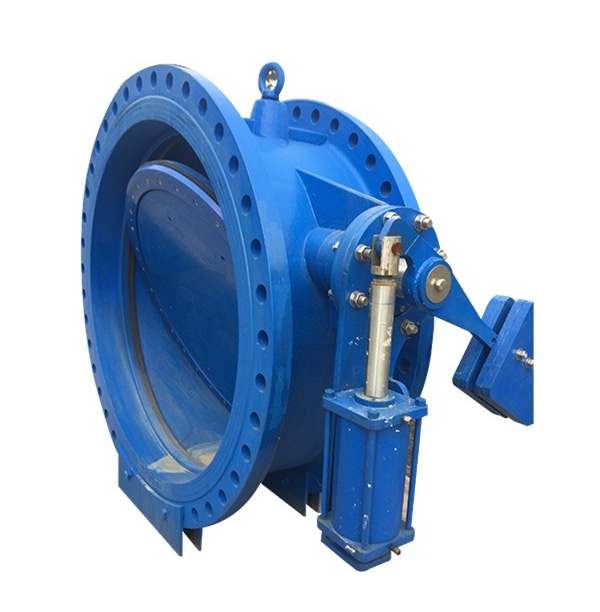

實物展示

緩閉止回閥
