當前位置：首頁 > 產品中心 > 調流調壓閥 > 調流閥 > B10型套筒調節閥

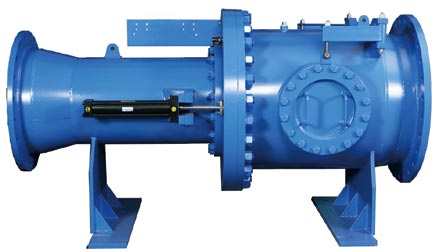

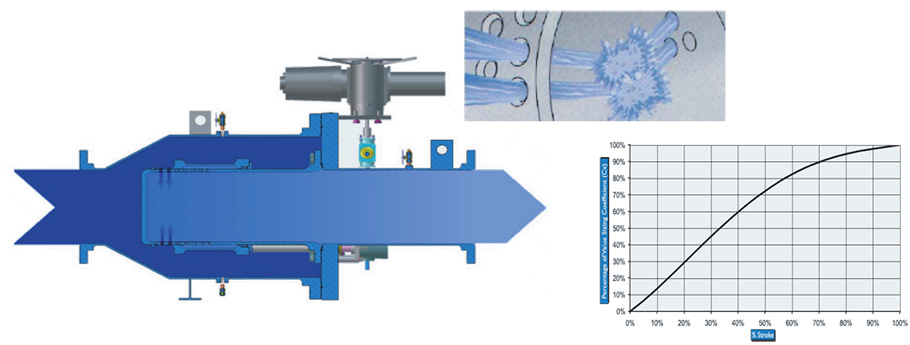

B10系列軸流式多噴孔套筒調節閥的流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況特殊設計的。套筒調節閥具有優異的抗氣蝕性能，通過獨特的抗氣蝕結構，使氣蝕的發生區域遠離閥門內壁金屬表面，從而避免氣蝕對閥門的破壞，減少閥門運行時的振動和噪音。
更新時間：2024-10-05 17:00:55 瀏覽次數：90B10系列軸流式多噴孔套筒調節閥的流量控制和能量消耗是通過套筒上的噴孔數量的變化來實現的。套筒上的噴孔是按每個具體工程詳細工況特殊設計的。套筒調節閥具有優異的抗氣蝕性能，通過獨特的抗氣蝕結構，使氣蝕的發生區域遠離閥門內壁金屬表面，從而避免氣蝕對閥門的破壞，減少閥門運行時的振動和噪音。
公稱通徑：200 ~ 2000 mm；
公稱壓力：0.6 ~ 4.0 MPa；
通流能力：0 ~ 86400 m³ /h
1、在線式布置
2、卓越的抗氣蝕性能
3、大減壓比（20:1）
4、線性調節
5、流量調節，壓力調節
6、高端精準調節閥
驅動方式：先導（水壓）、手動、電動、液動；
典型應用：管線壓力、流量精確調節控制

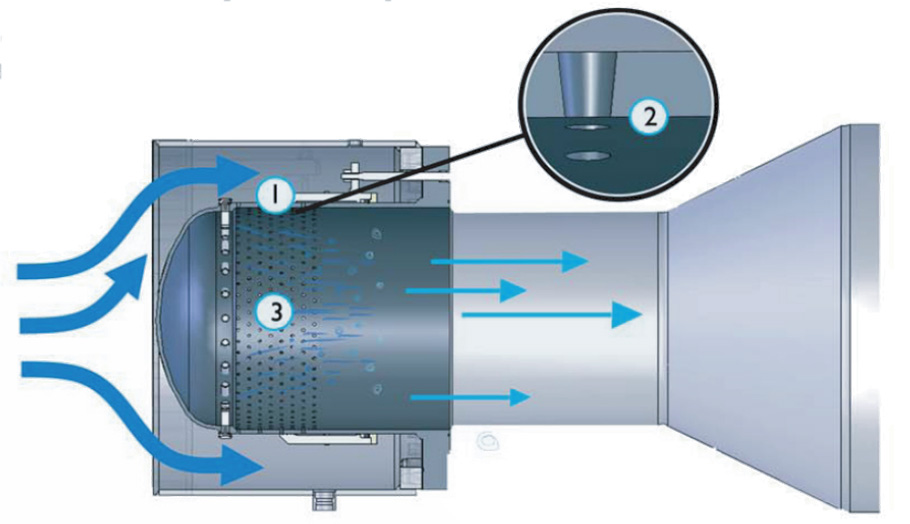

B10系列軸流式多噴孔套筒調節閥主要由進水閥體、出水閥體、套筒、套筒匝、執行機構、傳動機構、密封座、密封圈等部件組成。
| 序號 | 名稱 | 材料 |
| 1 | 進水閥體 | 碳鋼 |
| 2 | 密封座 | 304或316不銹鋼+硬質合金 |
| 3 | 套筒 | 304或316 |
| 4 | 密封圈 | NBR或EPDM |
| 5 | 套筒匝 | 304或316 |
| 6 | 傳動機構 | 碳鋼+不銹鋼 |
| 7 | 出水閥體 | 碳鋼 |
| 公稱通徑DN | 最大流量Qmax | 流量系數Cv | |||
| mm | in | m³/s | cfs | （m³/s）/√m | cfs/√psi |
| 200 | 8 | 0.30 | 10.47 | 0.07 | 2.20 |
| 250 | 10 | 0.46 | 16.35 | 0.12 | 3.45 |
| 300 | 12 | 0.67 | 23.55 | 0.17 | 4.97 |
| 350 | 14 | 0.91 | 32.05 | 0.23 | 6.77 |
| 400 | 16 | 1.19 | 41.87 | 0.30 | 8.85 |
| 450 | 18 | 1.50 | 52.99 | 0.38 | 11.21 |
| 500 | 20 | 1.85 | 65.42 | 0.47 | 13.84 |
| 600 | 24 | 2.67 | 94.20 | 0.67 | 19.92 |
| 750 | 30 | 4.17 | 147.19 | 1.05 | 31.13 |
| 900 | 36 | 6.00 | 211.95 | 1.51 | 44.82 |
| 1000 | 42 | 8.17 | 288.49 | 2.06 | 61.00 |
| 1200 | 48 | 10.67 | 376.80 | 2.69 | 79.66 |
| 1400 | 54 | 13.51 | 476.89 | 3.40 | 100.82 |
| 1500 | 60 | 16.67 | 588.75 | 4.20 | 124.46 |
| 1600 | 63 | 18.37 | 648.80 | 4.73 | 140.20 |
| 1700 | 67 | 20.734 | 732.50 | 5.34 | 158.24 |
| 1800 | 72 | 24.01 | 847.80 | 6.05 | 179.19 |

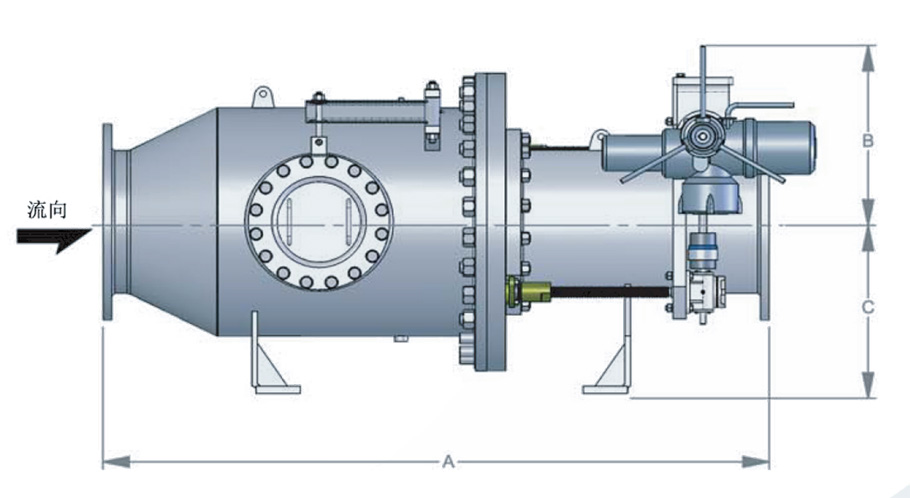

| 閥門口徑 | A | B | C | ||||
| （in） | （mm） | （in） | （mm） | （in） | （mm） | （in） | （mm） |
| 8 | 200 | 70 | 1778 | 18 | 457 | 15 | 381 |
| 10 | 250 | 76 | 1930 | 20 | 508 | 17 | 432 |
| 12 | 300 | 82 | 2083 | 22 | 559 | 19 | 483 |
| 14 | 350 | 88 | 2235 | 23 | 584 | 20 | 508 |
| 16 | 400 | 94 | 2388 | 24 | 610 | 21 | 533 |
| 18 | 450 | 100 | 2540 | 24 | 610 | 22 | 559 |
| 20 | 500 | 106 | 2692 | 25 | 635 | 24 | 610 |
| 24 | 600 | 118 | 2997 | 27 | 686 | 26 | 660 |
| 30 | 750 | 136 | 3454 | 30 | 762 | 29 | 737 |
| 36 | 900 | 152 | 3861 | 34 | 864 | 36 | 914 |
| 42 | 1000 | 170 | 4318 | 37 | 940 | 39 | 991 |
| 48 | 1200 | 188 | 4775 | 40 | 1016 | 43 | 1092 |
| 54 | 1400 | 206 | 5232 | 44 | 1118 | 47 | 1194 |
| 60 | 1500 | 224 | 5690 | 50 | 1270 | 53 | 1346 |
| 72 | 1800 | 260 | 6604 | 56 | 1422 | 60 | 1524 |
